本文主要用于查询网络传输过程中,线路线序的几种规则
Ethernet EIA/TIA-568A/B
pin | Pair | Pair | Signal | Signal | |||
---|---|---|---|---|---|---|---|
T568A | T568B | 10/100Base-T | 1000Base-T | Wire | T568A | T568B | |
1 | 3 | 2 | TX+ | BI_DA+ | +/tip | 绿白![]() |
橙白![]() |
2 | 3 | 2 | TX- | BI_DA- | -/ring | 绿![]() |
橙![]() |
3 | 2 | 3 | RX+ | BI_DB+ | +/tip | 橙白![]() |
绿白![]() |
4 | 1 | 1 | BI_DC+ | -/ring | 蓝![]() |
蓝![]() |
|
5 | 1 | 1 | BI_DC- | +/tip | 蓝白![]() |
蓝白![]() |
|
6 | 2 | 3 | RX- | BI_DB- | -/ring | 橙![]() |
绿![]() |
7 | 4 | 4 | BI_DD+ | +/tip | 棕白![]() |
棕白![]() |
|
8 | 4 | 4 | BI_DD- | -/ring | 棕![]() |
棕![]() |

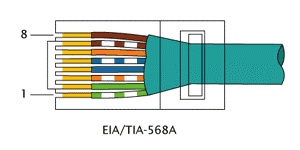

Direct Connection EIA/TIA-568A

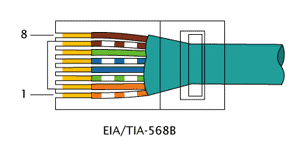

Direct Connection EIA/TIA-568B

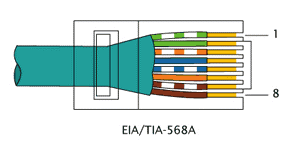

Cross-over cable pinouts
Cross-over cable EIA/TIA-568A/B (10Base-T, 100Base-TX)
10BASE-T or 100BASE-TX crossover
pin | T568A | T568B | ||||
---|---|---|---|---|---|---|
Pair | Signal | color | Pair | Signal | color | |
1 | 3 | TX+ | 绿白![]() |
2 | RX+ | 橙白![]() |
2 | 3 | TX- | 绿![]() |
2 | RX- | 橙![]() |
3 | 2 | RX+ | 橙白![]() |
3 | TX+ | 绿白![]() |
4 | 1 | 蓝![]() |
1 | 蓝![]() |
||
5 | 1 | 蓝白![]() |
1 | 蓝白![]() |
||
6 | 2 | RX- | 橙![]() |
3 | TX- | 绿![]() |
7 | 4 | 棕白![]() |
4 | 棕白![]() |
||
8 | 4 | 棕![]() |
4 | 棕![]() |
Gigabit T568A crossover
10BASE-T, 100BASE-TX, 100BASE-T4 or 1000BASE-T crossover
pin | T568A | T568A Crossed | ||||
---|---|---|---|---|---|---|
Pair | Signal | color | Pair | Signal | color | |
1 | 3 | BI_DA+ | 绿白![]() |
2 | BI_DB+ | 橙白![]() |
2 | 3 | BI_DA- | 绿![]() |
2 | BI_DB- | 橙![]() |
3 | 2 | BI_DB+ | 橙白![]() |
3 | BI_DA+ | 绿白![]() |
4 | 1 | BI_DC+ | 蓝![]() |
4 | BI_DD+ | 棕白![]() |
5 | 1 | BI_DC- | 蓝白![]() |
4 | BI_DD- | 棕![]() |
6 | 2 | BI_DB- | 橙![]() |
3 | BI_DA- | 绿![]() |
7 | 4 | BI_DD+ | 棕白![]() |
1 | BI_DC+ | 蓝![]() |
8 | 4 | BI_DD- | 棕![]() |
1 | BI_DC- | 蓝白![]() |
Gigabit T568B crossover
10BASE-T, 100BASE-TX,
100BASE-T4 or 1000BASE-T crossover
pin | T568B | T568B Crossed | ||||
---|---|---|---|---|---|---|
Pair | Signal | color | Pair | Signal | color | |
1 | 2 | BI_DA+ | 橙白![]() |
3 | BI_DB+ | 绿白![]() |
2 | 2 | BI_DA- | 橙![]() |
3 | BI_DB- | 绿![]() |
3 | 3 | BI_DB+ | 绿白![]() |
2 | BI_DA+ | 橙白![]() |
4 | 1 | BI_DC+ | 蓝![]() |
4 | BI_DD+ | 棕白![]() |
5 | 1 | BI_DC- | 蓝白![]() |
4 | BI_DD- | 棕![]() |
6 | 3 | BI_DB- | 绿![]() |
2 | BI_DA- | 橙![]() |
7 | 4 | BI_DD+ | 棕白![]() |
1 | BI_DC+ | 蓝![]() |
8 | 4 | BI_DD- | 棕![]() |
1 | BI_DC- | 蓝白![]() |
