我们在使用Allegro布线时遇到电路中元件密度较大的时候会感觉电路有点乱，将焊盘透明化会显得空间很大，布线会方便很多，效果如下：
在PCB设计时，焊盘与孔半透明，有利于走线时连接焊盘与孔。
在setup(设置)>design parameter..
弹出如下的对话框，把Filed pads 不勾选。应用后，PCB中，将会以半透明显示
任意角度走线（下面我们以allegro 16.6)
10度线，频率过高时我们都是以10走线来设计

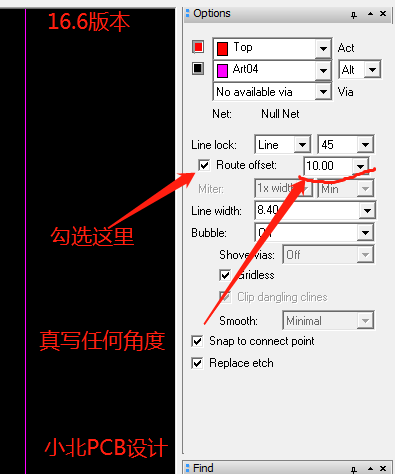

在走线模式下，在options 小窗口里，把route offset勾上，后面填写任何角度。如图我填的是10度

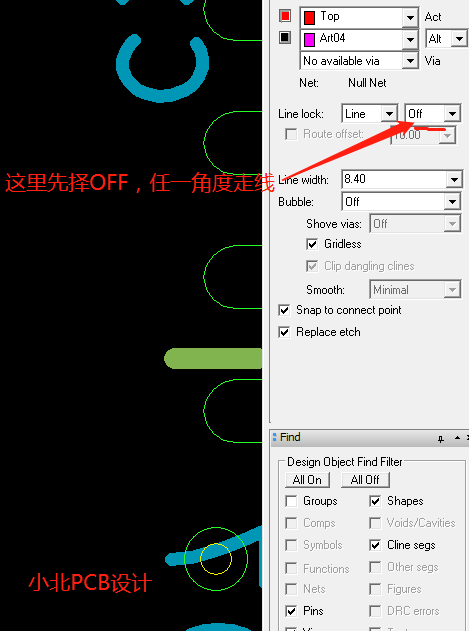

如果您想随意角度走线，走线角度选择off如下图所示
